LKW-Bühne 25 m Arbeitshöhe

KANN MIT NORMALEN AUTOFÜHRERSCHEIN (B) GEFAHREN WERDEN

Durch abnehmen des Fahrerhausschutz ist der LKW nur 2,06 m hoch und 2,17 m breit.


Die Arbeitsbühne verfügt über mehrere Abstützvarianten

  • Schmale Abstützung (Fahrzeugbreite)  seitlich Reichweite nach links und rechts bei 100 kg 8,5 m nach hinten und vorne 12m
  • Einseitig breite Abstützung: ( Eine Stütze komplett ausgefahren andere Seite in Fahrzeugbreite)
  • Breite Abstützung (  beide Stützen komplett ausgefahren 4,20m breite)    seitliche Reichweite bei 100 kg 12 m in alle Richtungen



Technische Daten:

Arbeitshöhe 25,0 m
Plattformhöhe 23,0 m
Schwenkwinkel, Drehturm 360°/ 540 °
Drehwinkel Korb 2 x 90°
Abmessung d. Arbeitskorb 1,40 x 0,70 x 1,10 m
Max. seitl. Reichweite/kg Korblast 12,0 m/100 kg
Max. seitl. Reichweite b. schmaler Abstützung 9,0 m
Korblast: 230 kg
Zul. Personen im Korb 2 Personen
Abstützung

H/senkrecht/

variabel

Stützbreite beidseitige Abstützung 4,20 m
Stützbreite einseitige Abstützung

3,17 m (100kg)

3,43 m  (230 kg)

Stützbreite schmale Abstützung 2,15 m
Fahrzeug Länge/Breite: 6,57 m/2,17 m
Fahrzeug Länge Korb abnehmbar 5,87 m
Durchfahrtshöhe 2,06 m
Zul. Gesamtgewicht 3,5  to

Arbeitsbereich Minus 5,00 m
Abstützautomatik ja
Führerscheinklasse      „B“ „3alt“
Antrieb Diesel
Reichweitendiagramm mit 100kg Korblast
Durchfahrtshöhe nur 2,06m durch abnehmen der Rundumleuchte auf dem Dach
Die Stützen werden nur hinten ausgefahren. Die vorderen Stützen werden nur schmal abgestützt
Es können Störkannten bis zu 14m überbrückt werden
Drehkranz am Fahrzeug heck dadurch große Reichweite nach hinten
Mit unserem spezielen Material-Transport Korb können Platten und Möbel mit bis zu 230 kg angehoben werden
Durch den hängend angebrachten Korb kann inerhalb eines Balkons abgeladen werden
Knickpunkt des Gelenks bei 14m Höhe

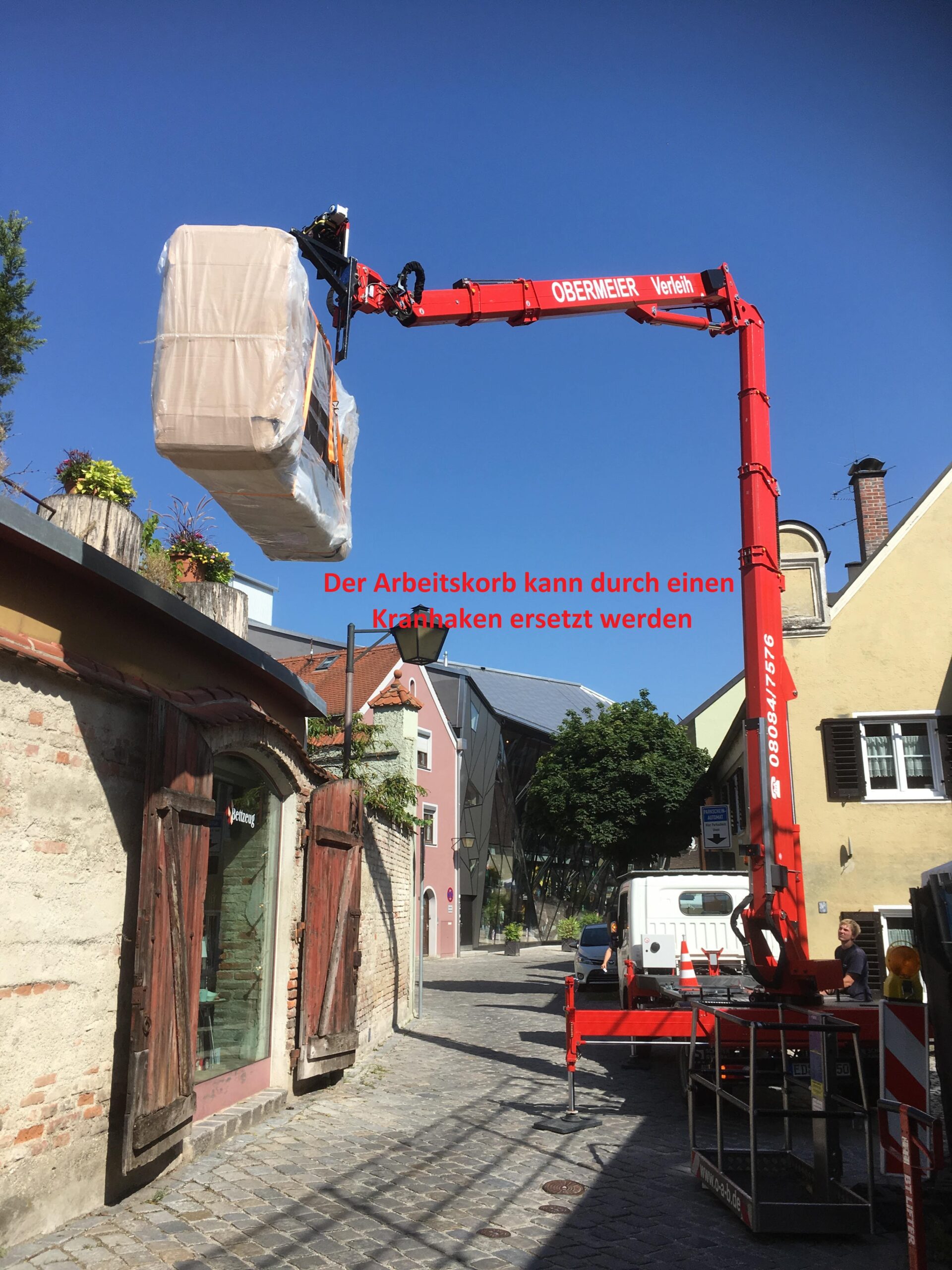

Kranhaken mit 230kg Tragkraft
Variable Abstützung: links Breit und rechts halbseitige Abstützung
